Спецификация оборудования образец гост. МР 21.01-95 Методические рекомендации по составлению. 1 СПЕЦИФИКАЦИЯ НА ОБОРУДОВАНИЕ ГИДРОМОДУЛИ ВМЕСТИМОСТЬЮ 750 – 2500 Л КОД 40 1) НАЗНАЧЕНИЕ.
Заполнение спецификаций процесс не сложный, но весьма трудоемкий, отнимающий изрядное время. Чтобы труды не пошли насмарку следует внимательно изучить и применять правила оформления и заполнения спецификации. Здесь мы рассмотрим ГОСТы по оформлению спецификаций в проектах, в частности:.

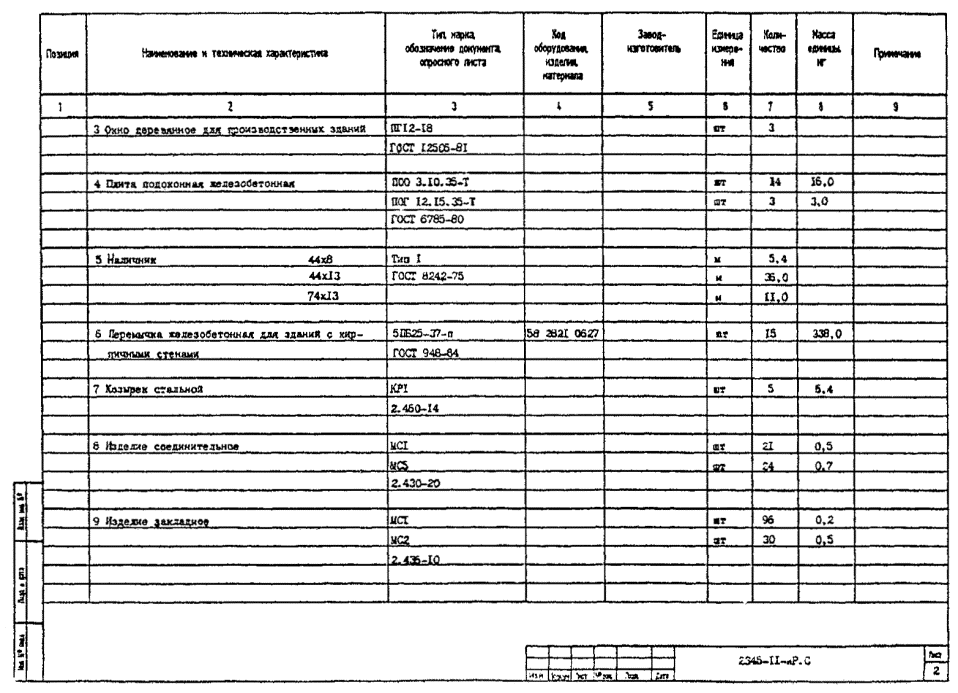

ГОСТ для спецификаций Спецификации следует выполнять по — действующая, актуализированная редакция. Однако в новом ГОСТе ссылаются на устаревший ГОСТ по оформлению 21.101-97, там где это уместно, я исправил ссылки на актуальный ГОСТ 21.1101 -2013. Общие требования к заполнению спецификаций оборудования 4.1 Спецификацию оборудования, изделий и материалов (далее — спецификация) составляют по форме 1 ко всем основным комплектам рабочих чертежей, кроме основных комплектов рабочих чертежей конструктивных решений (железобетонных, металлических и деревянных конструкций). Спецификация оборудования, форма 1 по ГОСТ 21.110-213 Если основной комплект рабочих чертежей одной марки разделен на несколько комплектов той же марки, то спецификацию составляют к каждому из этих комплектов. Допускается модифицировать форму спецификации, например, включать в нее дополнительные графы, изменять размеры граф (кроме размеров граф основной надписи и дополнительных граф к ней), в соответствии с требованиями, установленными в стандартах организаций.
Допускается не печатать горизонтальные линии, разграничивающие строки спецификации, при этом необходимо соблюдать интервал не менее одного разряда печати между текстами соседних строк. 4.2 Спецификацию выполняют на бумажном носителе и/или в виде электронного документа. Спецификация в виде электронного документа в содержательной части должна иметь все данные, необходимые для ее вывода на средства отображения информации или на бумажный носитель в соответствии с требованиями настоящего стандарта. 4.3 В спецификацию включают все оборудование, материалы и изделия, предусмотренные рабочими чертежами соответствующего основного комплекта.
4.4 Если в производственном здании (сооружении) предусматриваются пристроенные или встроенные части, в которых размещаются вспомогательные помещения, то спецификацию составляют по частям, например:. производственная часть;.
вспомогательная часть. Если в жилом здании предусматриваются пристроенные или встроенные части для размещения предприятий и учреждений общественного назначения, то спецификацию также составляют по частям:. жилая часть;. вспомогательная часть. 4.5 Спецификацию или ее части, как правило, составляют по разделам и, при необходимости, — подразделам.
В пределах каждого раздела (подраздела) оборудование, изделия и материалы размещают по группам, а в пределах групп — в порядке возрастания их основных параметров например: типа, марки, диаметра, сечения, габаритных размеров и т. Конкретный состав разделов и подразделов спецификации и последовательность записи в них оборудования, изделий и материалов устанавливаются в стандартах Системы проектной документации для строительства (СПДС) по видам строительных и монтажных работ. Наименования частей, разделов и подразделов записывают в графе «Наименование и техническая характеристика» в виде заголовка, симметричного тексту, и подчеркивают.
При этом заголовок раздела и подраздела должен быть отделен от текста интервалом в одну-две строки. Заголовок допускается не подчеркивать. 4.6 В спецификацию не включают отдельные виды изделий и материалы, номенклатуру и количество которых определяет строительно-монтажная организация, исходя из действующих технологических и производственных норм. В спецификации указывают: — в графе «Поз.» — позиционные обозначения.
Спецификация Товара
оборудования и изделий, предусмотренные рабочими чертежами соответствующего основного комплекта; — в графе «Наименование и техническая характеристика» — наименования оборудования, изделий, материалов, их технические характеристики в соответствии с требованиями стандартов, технических условий и другой технической документации, а также другие необходимые сведения. При записи материала указывают его условное обозначение, установленное в стандарте или другом нормативном документе.
Перед наименованием оборудования, изделий и материалов указывают их порядковый номер записи в спецификацию (как правило, в пределах раздела). Позиционное обозначение может быть цифровым или буквенно-цифровым. В спецификации, выполненной в электронном виде, горизонтальную черту, входящую в обозначение материалов (проката, труб и т. П.), допускается заменять на косую черту (/); — в графе «Тип, марка, обозначение документа, опросного листа» — тип, марку оборудования, изделия, обозначение стандарта, технических условий или другого документа, а также обозначение опросного листа., если порядок заказа предусматривает составление опросных листов;. Формы опросных листов устанавливает изготовитель оборудования или изделия. — в графе «Код продукции» — код продукции (оборудования, изделия, материала) по классификатору продукции страны — разработчика рабочей документации. Если в стандартах, технических условиях, каталогах и др.
Документах на продукцию отсутствует информация по кодам продукции, то эту графу не заполняют;. Коды продукции по классификаторам продукции других стран не указывают. — в графе «Поставщик» — наименование (адрес) изготовителя или поставщика оборудования (для импортного оборудования — страну, фирму); — в графе «Ед. Измерения» — обозначение единицы измерения; — в графе «Кол.» — количество оборудования, изделий, материалов; — в графе «Масса 1 ед., кг» — массу единицы оборудования, изделия в килограммах.
Допускается для тяжелого оборудования указывать массу в тоннах. Для оборудования или изделия массой до 25 кг, не требующего при монтаже применения подъемно-транспортных средств, графу допускается не заполнять; — в графе «Примечание» —дополнительные сведения. 4.8 В спецификации при записи оборудования и изделий индивидуального изготовления графы «Тип, марка, обозначение документа, опросного листа» и «Код продукции» не заполняют, а в графе «Масса 1 ед., кг» указывают ориентировочную массу единицы оборудования. 4.9 При применении импортных оборудования, изделий и материалов их записывают с теми наименованиями и обозначениями, которые содержатся в сопроводительной технической документации (документах на поставку). Допускается одновременно указывать аутентичные обозначения и наименования на русском языке. 4.10 Спецификации оборудования, изделий и материалов присваивают обозначение, состоящее из обозначения соответствующего основного комплекта рабочих чертежей по ГОСТ 21.101 и через точку шифра «СО».
Пример — 2345-11-ТХ.СО, 2345-11-ОВ.СО, 2345-11-АТХ1.СО 4.11 Первым листом спецификации является титульный лист, выполняемый по форме 13. на листе формата А4. Титульный лист, Форма 13 по ГОСТ Р 21.1101-2013 Листы спецификации оформляют основными надписями: — заглавный. — по форме 5 ГОСТ Р 21.1101-2013; Форма 5 по ГОСТ Р 21.1101-2013 — последующие — по форме 6 ГОСТ Р 21.1101-2013. Форма 6 по ГОСТ Р 21.1101-2013 Допускается титульный лист не выполнять. В этом случае первый лист спецификации оформляют основной надписью по форме 3 ГОСТ Р 21.1101-2013.
Форма 3 по ГОСТ Р 21.1101-2013 4.12 На титульном листе наименование спецификации приводят с указанием наименования соответствующего основного комплекта рабочих чертежей. Примеры:. Спецификация оборудования, изделий и материалов архитектурных решений. Спецификация оборудования, изделий и материалов наружных сетей водоснабжения и канализации.
Наименование документа в основной надписи на заглавном (первом) листе допускается приводить сокращенно: «Спецификация оборудования, изделий и материалов». 4.13 Спецификацию оборудования, изделий и материалов записывают в разделе «Прилагаемые документы» ведомости ссылочных и прилагаемых документов, входящей в общие данные по рабочим чертежам соответствующего основного комплекта. Для текстового документа, выполняемого с титульным листом и оформляемого основными надписями, заглавным является следующий лист после титульного. Спецификация оборудования по ГОСТ 21.110 скачать. Правила выполнения спецификаций на чертежах по ГОСТ 21.1101-2013 6.1.
Специфика́ция — (от specificatio, от species — вид, разновидность и facio — делаю ): 1) документ, который точно, полностью и в поддающейся проверке форме определяет, устройство, поведение или другие особенности, продукта, результата или, а также процедуры, способные определить, были ли выполнены эти условия (примеры: спецификация требований, спецификация структуры, и спецификация испытаний) :560; 2) перечисление подробностей, на которые необходимо обратить особое внимание (Большой энциклопедический словарь). Другие определения:. документ, устанавливающий требования (:2015);. детальная инструкция по выполнению работы или по использованию материалов в проекте; инструкция, которая в точности описывает, как что-то изготовить ;. документ, обеспечивающий точное описание системы для целей её разработки или (ISO/IEC 23);.
